FlexSeq

Uniwersalny sterownik sekwencji procesu

FlexSeq to konfigurowalny sterownik sekwencyjny klasy PLC + HMI, przeznaczony do realizacji logicznych procesów krokowych bez konieczności programowania w środowisku PLC.
Urządzenie umożliwia definiowanie, edycję oraz uruchamianie sekwencji pracy bezpośrednio z poziomu panelu operatorskiego.

Koncepcja działania

FlexSeq realizuje sterowanie maszyną w oparciu o model krokowy (sekwencyjny):

  • proces podzielony jest na kroki,

  • każdy krok definiuje stan wyjść,

  • przejście do kolejnego kroku zależy od spełnienia warunków logicznych (wejścia, timery),

  • konfiguracja odbywa się z poziomu HMI — bez modyfikacji kodu PLC.

Rozwiązanie eliminuje konieczność każdorazowego przeprogramowywania sterownika przy zmianie procesu.

Architektura systemu

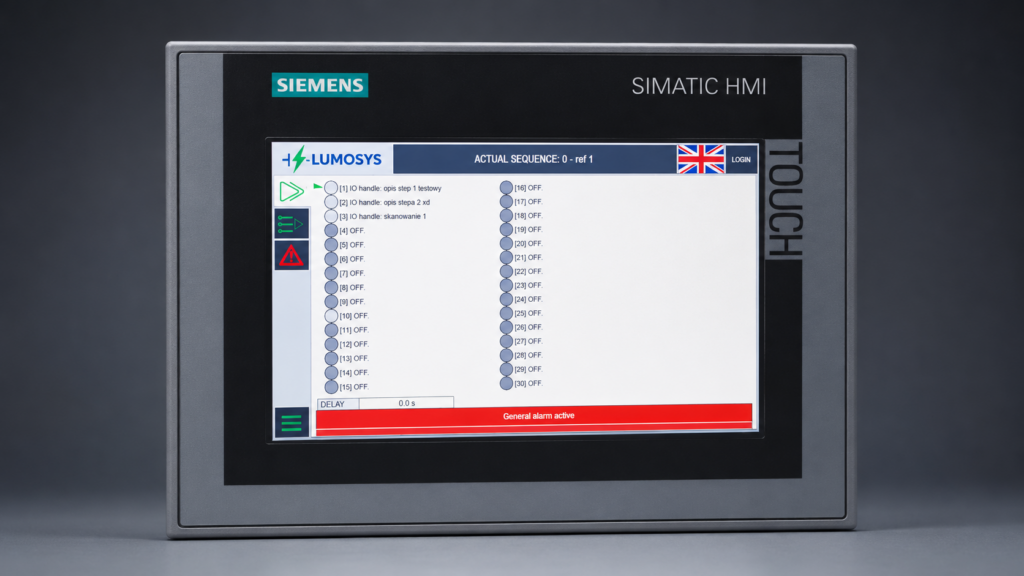

Panel operatorski (HMI)

  • Kolorowy ekran dotykowy 7″

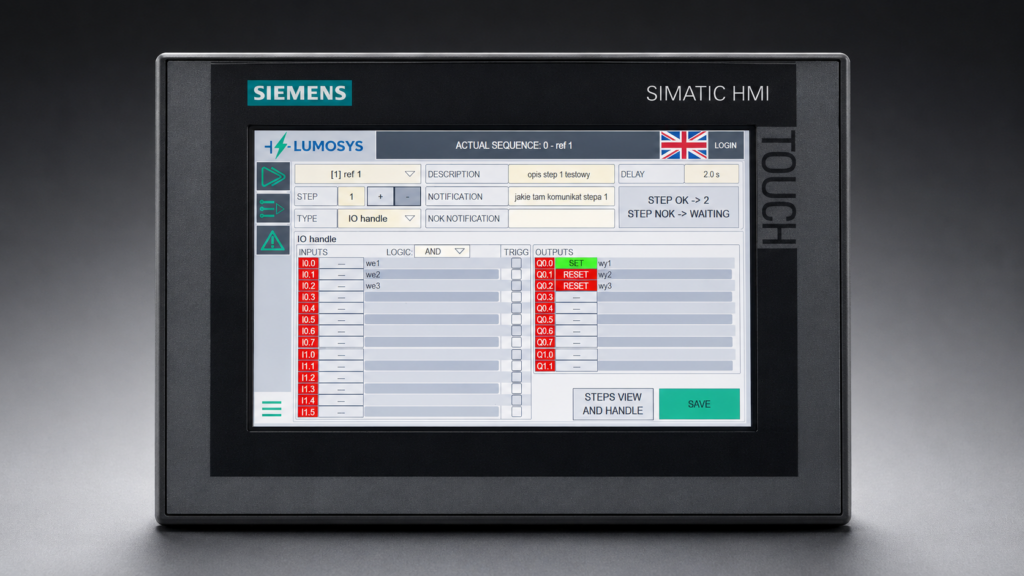

  • Edytor sekwencji kroków

  • Podgląd stanu wejść/wyjść w czasie rzeczywistym

  • Informacja o aktualnym kroku procesu

  • Możliwość wprowadzania opisów i komunikatów operatorskich

Moduł logiczny

  • Obsługa wielu niezależnych sekwencji

  • Konfigurowalne warunki przejścia (AND / OR)

  • Obsługa timerów i opóźnień

  • Tryb automatyczny, ręczny i krokowy

Wejścia / wyjścia

  • Wejścia cyfrowe 24 V

  • Wyjścia przekaźnikowe do sterowania elementami wykonawczymi

  • Możliwość integracji z dodatkowymi modułami I/O

Funkcjonalność

Wielosekwencyjność

  • Do 3 niezależnych sekwencji

  • Do 30 kroków w każdej sekwencji

  • Możliwość wyboru aktywnej sekwencji z poziomu HMI

Logika kroku

Każdy krok może:

  • ustawić wybrane wyjścia,

  • monitorować stany wejść,

  • oczekiwać na spełnienie warunków logicznych,

  • wykorzystywać opóźnienia czasowe.

Tryby pracy

  • AUTO — automatyczna realizacja procesu

  • MANUAL — ręczne sterowanie wyjściami

  • STEP — uruchamianie procesu krok po kroku

Integracja i bezpieczeństwo

FlexSeq nie realizuje funkcji bezpieczeństwa SIL/PL.
System powinien współpracować z zewnętrznym układem bezpieczeństwa.

Wejście typu „SAFETY_OK” umożliwia blokowanie sekwencji w przypadku niespełnienia warunków bezpieczeństwa.

Typowe zastosowania

FlexSeq znajduje zastosowanie w aplikacjach:

  • o strukturze logicznej i krokowej,

  • opartych głównie na sygnałach cyfrowych,

  • wymagających częstych zmian konfiguracji procesu,

  • w maszynach prototypowych i krótkoseryjnych.

Przykłady:

  • stanowiska montażowe,

  • prasy pneumatyczne i hydrauliczne,

  • testery funkcjonalne,

  • maszyny specjalne,

  • urządzenia technologiczne o zmiennym przebiegu cyklu.

Przewagi nad klasycznym sterownikiem PLC

  • Brak konieczności programowania przy zmianie procesu

  • Skrócony czas wdrożenia

  • Konfiguracja bezpośrednio przez użytkownika końcowego

  • Jeden sprzęt do wielu wariantów aplikacji

  • Niższy koszt modyfikacji procesu

Sterowanie, które dopasowuje się do procesu.
